Relais 80a

Arten von 80A Relais

Das 80A Relais ist eine Art von Automobilrelais, das für seine hohe Schaltleistung bekannt ist. Es wird häufig in Anwendungen eingesetzt, in denen hohe Stromlasten mit niedrigen Steuersignalen gesteuert werden müssen. Das 80A Relais wird häufig in der Automobil-, Marine- und Industrieanwendungen eingesetzt, wo hohe Stromschaltleistungen erforderlich sind.

Hier sind einige Arten von 80A Relais:

• 1. Standard 80A Relais:

  Das Standard 80A Relais ist ein grundlegendes Relais, das bis zu 80 Ampere Strom schalten kann. Es hat eine Spannung von 12V DC, was für die meisten Automobilanwendungen Standard ist. Die Kontakte des Relais sind normalerweise offen (NO), was bedeutet, dass sie schließen, wenn das Relais aktiviert wird. Diese Art von Relais wird häufig in Automobilanwendungen zur Steuerung von Stromlasten wie Kraftstoffpumpen, Lüftern und Lichtern verwendet. Es ist zuverlässig und langlebig, wodurch es für den Einsatz in rauen Umgebungen geeignet ist.

• 2. 80A Feststellrelais:

  Das 80A Feststellrelais ist eine spezielle Art von Relais, das seinen Kontaktzustand auch nach dem Entfernen des Steuersignals beibehält. Es hat zwei Spulen, eine Impuls- und eine Haltespule. Wenn ein Impuls an die Impulsspule gesendet wird, verriegelt das Relais, und die Haltespule wird aktiviert. Diese Art von Relais wird in Anwendungen verwendet, in denen eine einmalige Aktion erforderlich ist, wie in Alarmsystemen, Zentralverriegelungen und automatischen Türsteuerungen. Das Feststellrelais reduziert den Stromverbrauch und erhöht die Systemzuverlässigkeit.

• 3. 80A Leistungsrelais:

  Das 80A Leistungsrelais ist für das Schalten von Hochleistungsbelastungen wie Motoren, Heizungen und anderen induktiven Lasten konzipiert. Es hat eine höhere Kontaktbewertung als das Standard 80A Relais, wobei einige Kontakte für bis zu 100A ausgelegt sind. Die Spannung und Kontaktkonfiguration sind ähnlich wie beim Standard 80A Relais. Diese Art von Relais wird in Industrieanwendungen verwendet, in denen eine zuverlässige und effiziente Steuerung von Hochleistungsbelastungen erforderlich ist. Es hat eine lange mechanische Lebensdauer und kann große Ströme mit minimalem Kontaktwiderstand schalten.

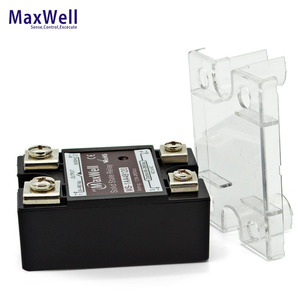

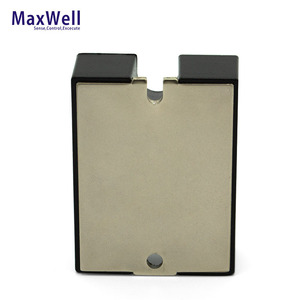

• 4. 80A Solid-State-Relais:

  Das 80A Solid-State-Relais (SSR) ist ein elektronisches Schaltgerät, das Halbleiterkomponenten verwendet, um Strom zu schalten. Es hat keine beweglichen Teile, was es zuverlässiger und schneller als elektromechanische Relais macht. Das 80A SSR kann bis zu 80A Strom schalten und Hochspannungslasten bis zu 600V steuern. Es wird in Anwendungen eingesetzt, die schnelles Schalten, hohe Zuverlässigkeit und Widerstand gegen Stöße und Vibrationen erfordern, wie in der Telekommunikation, Medizintechnik und industrieller Automatisierung. Solid-State-Relais sind für schnelles Schalten geeignet und können Hochfrequenz-Steuersignale verarbeiten.

Technische Daten und Wartung des 80A Relais

Das 80A Relais ist ein elektromagnetischer Schalter, der zur Steuerung von Hochstromlasten mit Niedrigstromsignalen verwendet wird. Es wird häufig in Automobil- und Industrieanwendungen eingesetzt. Das Verständnis der technischen Daten und die Wartung des 80A Relais sind wichtig für eine optimale Leistung und Lebensdauer.

Technische Daten

• Spannung der Spule

  Das 80A Relais hat unterschiedliche Spulenspannungsspezifikationen, wie 12VDC, 24VDC oder 48VDC. Die Spulenspannung ist die Spannung, die an die Relaiswicklung angelegt wird, um sie zu aktivieren.

• Kontaktkonfiguration

  Das Relais hat eine einfache Kontaktkonfiguration, wie 1 Form A (SPST), 1 Form B (SPDT) oder 2 Form C (DPDT). Form A Kontakte sind normalerweise offen, während Form B Kontakte normalerweise geschlossen sind. Form C Kontakte sind sowohl normalerweise offen als auch geschlossen.

• Kontaktmaterial

  Die Kontakte des 80A Relais bestehen aus verschiedenen Materialien wie Silberlegierung, goldbeschichtet oder Kupfer. Silberlegierung ist am häufigsten aufgrund ihrer guten Leitfähigkeit und Langlebigkeit.

• Nenlast

  Das 80A Relais ist für eine maximale Last von 80 Ampere ausgelegt. Dies ist der maximale Strom, der durch die Relaiskontakte ohne Beschädigung fließen kann. Es hat eine maximale Spannung von 12VDC.

Wartung

Eine regelmäßige Wartung ist wichtig, um sicherzustellen, dass das Relais effizient und zuverlässig funktioniert. Hier sind einige Wartungstipps:

• Regelmäßige Inspektion

  Überprüfen Sie die Relais regelmäßig auf Anzeichen von Abnutzung, Beschädigung, Korrosion oder Verunreinigung. Überprüfen Sie auch die Drähte und Verbindungen auf lockere Kontakte.

• Reinigung

  Reinigen Sie das Relais und seinen Umgebung mit einem trockenen Tuch oder einer Bürste. Vermeiden Sie die Verwendung von leitfähigen Materialien oder nassen Reinigungsmitteln, die das Relais beschädigen können.

• Kontaktverschleißersatz

  Überprüfen Sie die Relaiskontakte auf Abnutzung oder Erosionsstellen. Ersetzen Sie das Relais, wenn die Abnutzung übermäßig ist, um Kontaktfehler oder Lichtbögen zu verhindern.

• Spannung der Spule

  Überprüfen Sie, ob die Spulenspannung im angegebenen Bereich liegt. Vermeiden Sie Über- oder Unterspannungsbedingungen, die die Relaiswicklung beschädigen können.

• Lasttest

  Führen Sie einen Lasttest durch, um sicherzustellen, dass das Relais die genannte Last bewältigen kann. Ersetzen Sie das Relais, wenn es den Lasttest nicht besteht.

• Umgebungsbedingungen

  Halten Sie das Relais innerhalb der empfohlenen Umgebungsbedingungen, wie Temperatur, Feuchtigkeit und Staub. Extreme Bedingungen können die Leistung und Lebensdauer des Relais beeinträchtigen.

Wie man 80A Relais auswählt

Die Auswahl des richtigen Relais für eine bestimmte Anwendung ist sehr wichtig. Hier sind einige Faktoren zu berücksichtigen:

• Kontaktkonfiguration:

  Wählen Sie eine Relaiskontaktkonfiguration, die den Schaltanforderungen des Schaltkreises entspricht. Die Konfiguration sollte auch die notwendige Schaltaktion und Zuverlässigkeit bieten.

• Spannungs- und Stromwerte:

  Stellen Sie sicher, dass die Spannungs- und Stromwerte des Relais mit dem Steuerkreis kompatibel sind. Die Werte sollten auch mit der angeschlossenen Last übereinstimmen, um Schäden zu vermeiden und einen zuverlässigen Betrieb sicherzustellen.

• Spulenleistung:

  Wählen Sie ein Relais mit einer Spulenleistung, die für den Steuerkreis geeignet ist. Der Steuerkreis sollte genügend Leistung bereitstellen, um die Relaiswicklung zu aktivieren.

• Zeitverzögerung:

  Berücksichtigen Sie, ob die Anwendung Zeitverzögerungen erfordert. Wenn ja, wählen Sie Relais mit integrierten Zeitverzögerungsfunktionen oder konfigurieren Sie externe Schaltungen für die gewünschte Verzögerung.

• Spannungsschutz:

  Wählen Sie Relais mit integriertem Schutz gegen Spannungsspitzen und transiente Einflüsse. Der Schutz ist in Anwendungen wichtig, in denen Spannungsspitzen auftreten können, um die Lebensdauer des Relais zu gewährleisten.

• Montage und Größe:

  Berücksichtigen Sie die Größe des Relais und die Montagemöglichkeiten für die beabsichtigte Anwendung. Wählen Sie ein 80A Relais, das in den verfügbaren Raum und die Montageanforderungen passt.

• Betriebstemperatur:

  Überprüfen Sie den angegebenen Betriebstemperaturbereich des Relais. Der Bereich sollte für die Umgebungsbedingungen geeignet sein, in denen das Relais installiert wird.

• Schattierung und Schutz:

  Wählen Sie ein Relais, das von Feuchtigkeit, Staub und anderen Umweltrisiken geschützt ist, in Anwendungen, in denen im Freien oder unter rauen Bedingungen gearbeitet wird.

• Lebensdauer des Relais:

  Berücksichtigen Sie die Lebensdauer des Relais und die erwartete Anzahl von Schaltvorgängen in der Anwendung. Wählen Sie Relais, die für häufigen Betrieb ausgelegt sind, falls erforderlich.

Wie man ein 80A Relais selbst wechselt

Bei der Ersetzung eines 80A Relais müssen mehrere Schritte befolgt werden. Der Prozess ist einfach, und mit den richtigen Werkzeugen können sie es selbst erledigen. Nachfolgend sind die Schritte aufgeführt, wie man ein 80A Relais selbst wechselt.

Zuerst müssen Sie alle notwendigen Werkzeuge für die Arbeit sammeln. Dazu gehören eine Spitzzange, ein kleiner Schlitzschraubendreher und natürlich das neue 80A Relais. Stellen Sie dann sicher, dass das Auto ausgeschaltet ist. Dies dient dazu, sicherzustellen, dass kein elektrischer Strom durch die Schaltungen fließt, die das Relais steuert.

Finden Sie die Relaisbox. Die Relaisbox befindet sich unter der Motorhaube des Fahrzeugs oder auf der Fahrerseite. Nachdem Sie den Standort gefunden haben, entfernen Sie vorsichtig den Deckel der Relaisbox. Der Deckel wird mit Clips oder Schrauben gehalten, die zuerst gelöst werden müssen.

Suchen Sie das alte Relais, das ersetzt werden muss. Dies geschieht, indem Sie das Diagramm auf dem Deckel der Relaisbox überprüfen. Das Diagramm zeigt, welches Relais welchen Stromkreis steuert. Sobald das alte Relais gefunden wurde, verwenden Sie die Spitzzange, um es aus der Relaisbox zu entfernen. Wenn es schwierig zu entfernen ist, verwenden Sie einen kleinen Schlitzschraubendreher, um es zu lösen.

Nehmen Sie nun das neue 80A Relais und installieren Sie es in die Relaisbox. Stellen Sie sicher, dass es in derselben Position installiert wird, in der das alte Relais war. Dies ist sehr wichtig, da Relais nicht austauschbar sind. Nach der Installation des neuen Relais setzen Sie den Deckel der Relaisbox wieder auf und sichern Sie ihn mit den Clips oder Schrauben.

Starten Sie schließlich das Auto und testen Sie den Stromkreis, den das Relais steuert. Wenn es funktioniert, war die Ersetzung erfolgreich.

Fragen & Antworten

Q1: Gibt es Unterschiede zwischen dem 80A Relais und anderen Automobilrelais?

A1: Ja, die Unterschiede liegen in den Spezifikationen und Anwendungen. Das 80A Relais ist für Hochstromkreise ausgelegt, während andere Automobilrelais für Niedrigstromsteuerungen verwendet werden. Das 80A Relais ist für Anwendungen wie Startermotoren geeignet, während andere Relais für die Steuerung von Beleuchtung oder Zubehör verwendet werden.

Q2: Kann das 80A Relais auch in nicht-automotiven Anwendungen verwendet werden?

A2: Das 80A Relais ist für den Automobilgebrauch konzipiert, aber seine Spezifikationen können auch in anderen Branchen angewendet werden. Zum Beispiel kann es in industriellen Maschinen oder landwirtschaftlichen Geräten eingesetzt werden, die Hochstromschaltungen erfordern. Die Pin-Konfiguration und die Spulenspannung müssen möglicherweise für andere Anwendungen angepasst werden.

Q3: Wie wählt man das richtige Relais für eine spezifische Anwendung aus?

A3: Die Auswahl des richtigen Relais ist ganz einfach. Berücksichtigen Sie die Strom- und Spannungsanforderungen des gesteuerten Stromkreises, die Methode der Spulenaktivierung (elektromagnetisch, bistabil usw.) und die Schaltkapazität und Kontakte des Relais. Berücksichtigen Sie auch die Größe des Relais, die Montagemöglichkeiten und die Betriebsumgebung (Temperatur, Feuchtigkeit usw.).

Q4: Können Relais für das Signalisieren verwendet werden?

A4: Ja, Relais können für das Signalisieren verwendet werden. Sie können niedrigstufige Steuersignale schalten, um Hochstromkreise zu steuern. Zum Beispiel kann ein Relais in einem Steuerungssystem verwendet werden, bei dem ein Niedrigstromsignal von einem Mikrocontroller eine Hochstromlast schaltet.

Q5: Wie lange hält ein 80A Relais?

A5: Die Lebensdauer eines 80A Relais hängt von der Häufigkeit der Nutzung, der Last, die es handhabt, und seinen Betriebsbedingungen ab. Im Allgemeinen haben Relais eine Lebensdauer von Millionen von Schaltvorgängen. Faktoren wie Lastumschaltung (induktiv vs. resistiv), Betriebsumgebung (Temperatur, Staub) und Abnutzung können jedoch die Lebensdauer des Relais beeinflussen.
