Arten von Automobil-Testkabeln

Auf dem Markt sind zahlreiche Automobil-Testkabel erhältlich, die sich durch ihre unterschiedlichen Designs, Größen und besonderen Merkmale auszeichnen, die jeweils darauf ausgelegt sind, spezifische Aufgaben auszuführen. Zu den häufig verwendeten Testkabeln gehören:

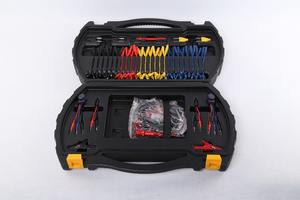

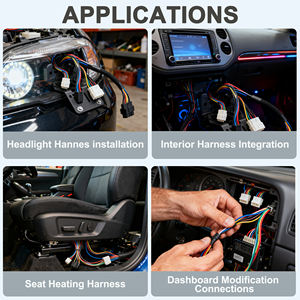

• Testkabel Drähte

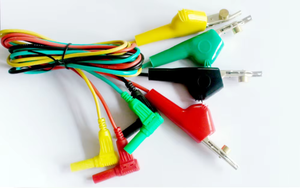

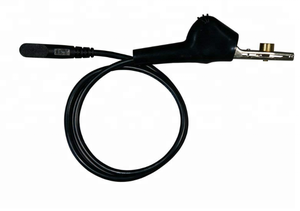

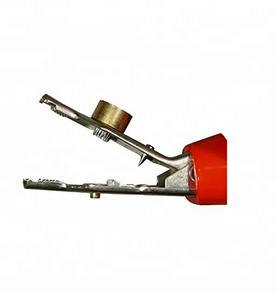

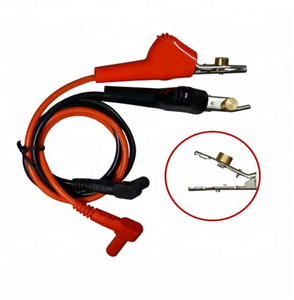

  Testkabeldrähte sind auch als Testleitungen bekannt. Sie gehören zu den am häufigsten verwendeten Arten von Automobil-Testkabeln. In der Regel bestehen sie aus einem Satz Drähte mit Anschlüssen an beiden Enden. Die Anschlüsse sind häufig in Form von Krokodilklemmen oder Sonden ausgeführt, die eine einfache Befestigung an elektrischen Komponenten oder Schaltungen ermöglichen. Automobil-Testkabeldrähte werden hauptsächlich für Spannungs- und Durchgangsprüfungen verwendet.

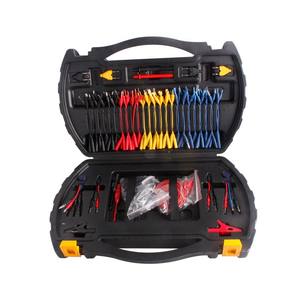

• Multimeterkabel

  Diese sind spezialisierte Testkabel, die für den Einsatz mit Multimetern entwickelt wurden. Sie werden weiter in zwei Typen unterteilt: das Standard-Set von Kabeln und das Hochstrom-/Hochspannung-Set von Kabeln. Das Standard-Set von Kabeln besteht normalerweise aus zwei isolierten Kupferdrähten mit Sonden an einem Ende und Anschlüssen am anderen Ende. Sie werden häufig für Niedrigstromanwendungen wie das Messen von Spannung oder Widerstand in Automobilschaltungen verwendet. Das Hochstrom-/Hochspannung-Set von Kabeln ist für Hochstromanwendungen konzipiert. Sie verfügen typischerweise über Leiter mit größerem Durchmesser und Hochspannungsanschlüssen, die sie für Tests in Hochleistungsautomobilsystemen geeignet machen.

• Oszi-Sonden

  Diese werden verwendet, um ein Oszilloskop mit einer Schaltung zu verbinden, um Spannungswellenformen zu messen. In den meisten Fällen sind Oszi-Sonden für Hochfrequenzanwendungen konzipiert, was sie für die Prüfung von Hochgeschwindigkeitssignalen in modernen Automobilsystemen geeignet macht. Sie sind auch in verschiedenen Typen erhältlich, wie passive Sonden, aktive Sonden und differentielle Sonden, die jeweils für spezifische Messanforderungen konzipiert sind.

• Zündkabel

  Diese sind spezialisierte Testkabel, die zur Verbindung mit dem Zündsystem eines Fahrzeugs verwendet werden. Sie werden typischerweise für Zündkerzenprüfungen und Zündzeitpunktanalysen verwendet. Zündkerzenprüfer und Zündlicht sind gängige Werkzeuge, die Zündkabel verwenden.

• Scan-Tool-Adapter

  Scan-Tool-Adapter werden verwendet, um ein diagnostisches Scan-Tool mit dem On-Board-Diagnose (OBD)-Anschluss eines Fahrzeugs zu verbinden. Diese Adapter ermöglichen die Kommunikation mit den Steuergeräten des Fahrzeugs für diagnostische Tests und Datenabruf. Verschiedene Fahrzeuge können spezifische OBD-II-Protokolle und Anschlusstypen erfordern.

• Relais-Testkabel

  Relais-Testkabel werden verwendet, um Automobilrelais zu testen. Sie sind typischerweise mit Anschlüssen ausgestattet, die zu gängigen Relaisanschlüssen passen, wodurch eine einfache Verbindung zu Relais-Schaltungen für die Prüfung der Aktivierung und der Kontaktfunktion ermöglicht wird.

• Batterie-Testkabel

  Batterie-Testkabel werden zur Prüfung der Batteriespannung und -leitfähigkeit verwendet. Diese Testkabel sind typischerweise mit Klemmen oder Anschlüssen ausgestattet, die eine einfache Befestigung an den Batterieklemmen für die Überprüfung des Ladezustands und der Gesundheit ermöglichen.

Spezifikationen und Wartung von Automobil-Testkabeln

Die Spezifikationen von Automobil-Testkabeln variieren je nach Anwendung, Hersteller und Modell. Im Folgenden sind einige allgemeine Spezifikationen von Automobil-Testkabeln aufgeführt:

• Drahtstärke

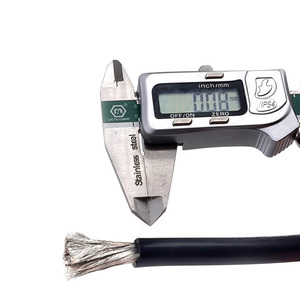

  Die Drahtstärke von Automobil-Testkabeln reicht von 10 bis 24 AWG. Dickere Drähte haben niedrigere AWG-Zahlen. Dickere Drähte sind für Hochstromanwendungen geeignet, während dünnere Drähte für Niedrigstromanwendungen geeignet sind.

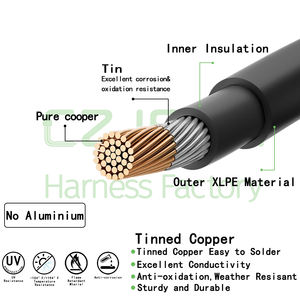

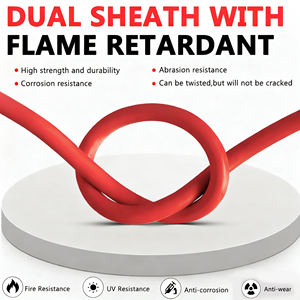

• Isoliermaterial

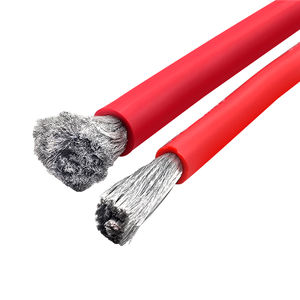

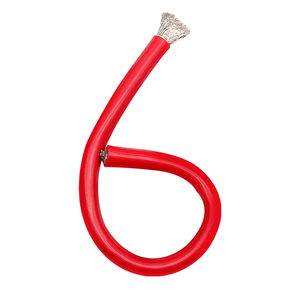

  Automobil-Testkabel sind mit PVC- oder Silikonmaterialien isoliert. PVC ist langlebig und hitzebeständig, während Silikon eine höhere Hitzebeständigkeit und Flexibilität aufweist.

• Strombewertung

  Die Strombewertung von Automobil-Testkabeln liegt zwischen 5 Ampere und 20 Ampere. Sie sind für verschiedene Anwendungen geeignet, einschließlich Niedrigstromsignal-Messung und Hochstromprüfung.

• Spannungsbewertung

  Die Spannungsbewertung von Automobil-Testkabeln liegt bei bis zu 1000 Volt. Daher sind sie für Hochspannungsanwendungen, einschließlich Diagnosen und Sicherheitsprüfungen, geeignet.

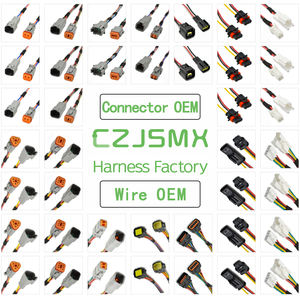

• Anschlusstyp

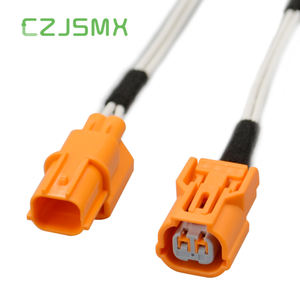

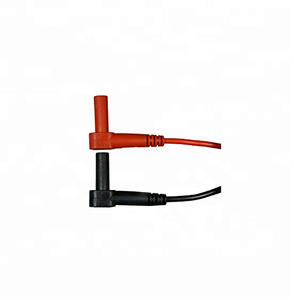

  Automobil-Testkabel haben verschiedene Anschlusstypen, einschließlich Bananensteckern, Krokodilklemmen und speziellen Automobilanschlüssen. Jeder Anschlusstyp ist für spezifische Anwendungen konzipiert.

• Länge

  Automobil-Testkabel sind in verschiedenen Längen erhältlich, die von 1 Meter bis 3 Meter reichen. Längere Kabel bieten Flexibilität beim Anschluss an entfernte Komponenten, während kürzere Kabel genauere Messungen ermöglichen.

• Temperaturbewertung

  Einige Testkabel sind für Hochtemperaturumgebungen ausgelegt und haben eine Temperaturbewertung von bis zu 150 Grad Celsius. Sie sind für den Einsatz unter extremen Bedingungen oder in der Nähe von Motorenteilen geeignet.

Im Folgenden sind einige Wartungsanforderungen für Automobil-Testkabel aufgeführt:

• 1. Regelmäßige Inspektion: Führen Sie routinemäßige Überprüfungen durch, um Anzeichen von Abnutzung, Beschädigung oder Beanspruchung zu erkennen. Achten Sie auf ausgefranste Drähte, rissige Isolierungen oder verbogene Anschlüsse. Ersetzen Sie beschädigte Kabel, um Sicherheitsrisiken und ungenaue Messungen zu vermeiden.
• 2. Reinigung: Verwenden Sie ein feuchtes Tuch, um Staub, Schmutz und Feuchtigkeit zu entfernen. Für hartnäckige Ablagerungen ein mildes Reinigungsmittel hinzufügen. Vermeiden Sie aggressive Chemikalien, die das Isoliermaterial beschädigen könnten. Stellen Sie sicher, dass die Kabel trocken sind, bevor Sie sie lagern oder verwenden.
• 3. Richtige Lagerung: Bewahren Sie Automobil-Testkabel, wenn sie nicht verwendet werden, an einem sauberen, trockenen Ort fern von direkter Sonneneinstrahlung und extremen Temperaturen auf. Verwenden Sie eine Aufbewahrungstasche oder einen Organizer, um ein Verheddern zu verhindern und Schäden zu minimieren.
• 4. Spannungs- und Strombewertungen: Halten Sie sich immer an die angegebenen Spannungs- und Strombewertungen. Das Überschreiten dieser Bewertungen kann zu Überhitzung, Beschädigung oder sogar zu gefährlichen Situationen wie elektrischem Schlag oder Bränden führen.
• 5. Periodische Tests: Führen Sie regelmäßige Tests der Kabel durch, um sicherzustellen, dass sie ordnungsgemäß funktionieren. Verwenden Sie ein Multimeter, um die Durchgängigkeit, den Widerstand und eventuelle Anzeichen von Verschlechterung im Draht zu überprüfen.
• 6. Zugentlastung: Um mechanischen Stress auf die Anschlüsse und Drähte zu vermeiden, verwenden Sie Zugentlastungstechniken. Dazu gehört es, scharfe Biegungen zu vermeiden, die Kabel am Draht zu ziehen oder sie an den Anschlüssen aufzuhängen.
• 7. Austauschplan: Legen Sie einen Austauschplan fest, der auf der Häufigkeit der Nutzung, den Umweltbedingungen und den Empfehlungen des Herstellers basiert. Ersetzen Sie regelmäßig alte oder abgenutzte Kabel, um die Messgenauigkeit und Sicherheit zu gewährleisten.

Wie man Automobil-Testkabel auswählt

Bei der Auswahl der richtigen Automobil-Testkabel sollten Sie die folgenden Faktoren berücksichtigen:

• Kabeltyp

  Es gibt verschiedene Arten von Testkabeln, und jede ist für spezifische Zwecke geeignet. Wenn das Ziel darin besteht, hochpräzise Messungen durchzuführen, sollte man Testkabel mit einem geschirmten Kabel in Betracht ziehen.

• Sicherheitsbewertung

  Stellen Sie sicher, dass die Automobil-Testkabel die erforderlichen Sicherheitsstandards und -bewertungen erfüllen. Suchen Sie nach Automobil-Testkabeln mit Zertifizierungen wie CAT II oder CAT III. Diese Bewertungen helfen, gegen Transienten zu schützen und sicherzustellen, dass die Kabel Hochspannungsimpulsen standhalten können.

• Komfort und Benutzerfreundlichkeit

  Ein ergonomisches Design erleichtert die Verwendung der Kabel über längere Zeiträume ohne Unbehagen. Funktionen wie Zugentlastung, bequeme Griffe und flexible Kabel verbessern die Benutzerfreundlichkeit und Langlebigkeit. Berücksichtigen Sie auch die Länge der Kabel. Längere Kabel bieten Flexibilität und Reichweite in einem größeren Motorraum, während kürzere Kabel bessere Genauigkeit und weniger Signalverlust bieten.

• Haltbarkeit und Qualität

  Haltbarkeit ist ein wichtiger Faktor bei der Auswahl von Automobil-Testkabeln. Achten Sie auf Kabel aus robusten Materialien wie verstärktem PVC oder Silikon-Gummi. Diese Materialien bieten eine bessere Abriebfestigkeit und können rauen Umgebungen standhalten.

So ersetzen oder reparieren Sie Automobil-Testkabel selbst

Der Austausch oder die Reparatur von Testkabeln erfordert grundlegende Kenntnisse im Bereich elektronische Reparaturen. Hier sind einige Schritte, die helfen können.

• Überprüfen Sie das Handbuch des Herstellers, um das richtige Automobil-Testkabel zu kennen, das ersetzt oder repariert werden muss.

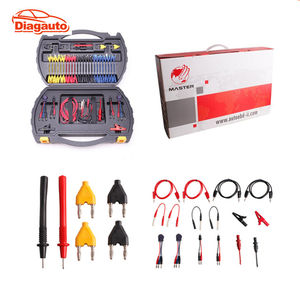

• Besorgen Sie sich die notwendigen Werkzeuge für die Reparatur oder den Austausch. Dazu können Drahtschneider, Lötkolben, Lötzinn, Multimeter, Isolierband und ein Testkabel-Kit gehören.
• Öffnen Sie das Gehäuse, um zu sehen, was nicht stimmt.
• Verwenden Sie ein Multimeter, um die Durchgängigkeit des Drahtes zu prüfen, um festzustellen, ob er noch in Ordnung ist.
• Wenn der Draht beschädigt ist, entfernen Sie den alten Draht mit einem Lötkolben und Lötwachs.
• Bereiten Sie den neuen Draht vor, indem Sie die Enden abisolieren, um genug Kupfer für das Löten freizulegen.
• Löten Sie den neuen Draht an die entsprechenden Anschlüsse im Gehäuse, unter Berücksichtigung der richtigen Polarität und stabilen Verbindungen.
• Überprüfen Sie die Funktionalität des Testkabels, indem Sie die Spannung oder Durchgängigkeit messen, bevor Sie das Gehäuse schließen.
• Wenn Sie zufrieden sind, schließen Sie das Gehäuse und stellen Sie sicher, dass es richtig versiegelt ist.

Fragen & Antworten

F1: Wofür werden Automobil-Testkabel verwendet?

A1: Automobil-Testkabel werden verwendet, um elektrische Verbindungen zwischen den zu prüfenden Schaltungen und dem Messgerät (Multimeter oder Oszilloskop) herzustellen, um diagnostische Tests durchzuführen.

F2: Welche verschiedenen Arten von Testkabeln gibt es?

A2: Es sind verschiedene Arten von Testkabeln erhältlich, darunter Automobil-Bananentestkabel, Kabel von Premiumqualität und schwere Testkabel. Unabhängig vom Typ erfüllen sie alle denselben Zweck: die Erleichterung der elektrischen Verbindung während des Tests.

F3: Muss ich Testkabel separat kaufen?

A3: In der Regel stellen Hersteller Testkabel mit einem neuen Multimeter zur Verfügung. Wenn die Qualität jedoch nicht zufriedenstellend ist oder die Typen nicht ausreichend sind, müssen Käufer möglicherweise zusätzliche Kabel kaufen.
