Elektrischer spindel motor für cnc

Arten von Elektrowerkzeugspindeln für CNC

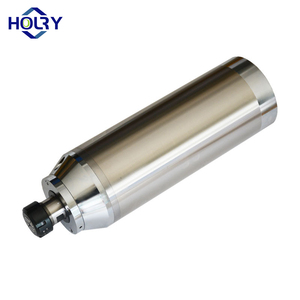

Eine **Elektrowerkzeugspindel für CNC** ist ein Hochgeschwindigkeitsmotor, der üblicherweise in CNC-Maschinen zum Schneiden eingesetzt wird. Es gibt zwei Haupttypen von Elektrowerkzeugspindeln für CNC-Maschinen: luftgekühlte Spindeln und wassergekühlte Spindeln. Ihre primäre Funktion besteht darin, dem Schneidwerkzeug die notwendige Leistung und Geschwindigkeit zu liefern.

• Luftgekühlte Spindel:

  Eine luftgekühlte Spindel verwendet einen Ventilator, um die während des Betriebs entstehende Wärme abzuführen. Der Ventilator kann entweder in die Spindel integriert oder direkt auf die Motorwelle montiert sein. Luftgekühlte Spindeln eignen sich gut für Spindeln mit geringer bis mittlerer Leistung, die einen Durchmesser von nur 60 mm haben können. Mit zunehmender Leistung und steigendem Wärmeabfuhrbedarf wird die Wasserkühlung jedoch häufiger eingesetzt. Während Luftkühlung einfacher und günstiger ist, besteht die Gefahr der Überhitzung, wenn Staub den Luftstrom behindert oder der Ventilator ausfällt. Ständige Luftbelastung kann auch mit der Zeit zu einem Verschleiß der Lager führen. Für Anwendungen mit niedriger Leistung, bei denen die Umgebung relativ staubfrei ist, können luftgekühlte Spindeln dennoch effektiv sein.

• Wassergekühlte Spindel:

  Die wassergekühlte Spindel verwendet einen Wassermantel, um Wärme von der Spindel abzuführen. Eine Pumpe zirkuliert das Wasser dann zu Kühlern oder Wärmetauschern, um es abzukühlen, bevor es in den Wassermantel zurückgeleitet wird. Wassergekühlte Spindeln sind die bessere Wahl bei Hochleistungsanwendungen, da sie die Wärme schneller ableiten können als Luftkühlung. Dies ermöglicht höhere Leistungsstufen, längere Laufzeiten zwischen den Lagerschäden und kompaktere Spindeldesigns. Wassergekühlte Spindeln sind jedoch aufgrund der Pumpe, der Rohrleitungen und des Kühlsystems komplexer und teurer. Wenn das Kühlsystem ausfällt, könnte die Spindel überhitzen. Eine ordnungsgemäße Abdichtung ist unerlässlich, um Wasseraustritt zu verhindern, der die CNC-Maschine beschädigen könnte.

Spezifikation und Wartung von CNC-Elektrowerkzeugspindeln

Spezifikation

• Leistung: Die Leistung der Spindel muss ausreichend sein, um die beabsichtigten Materialien und Anwendungen zu verarbeiten, ohne zu überhitzen oder die Leistung zu beeinträchtigen.
• Drehzahlbereich: Ein großer Drehzahlbereich ermöglicht Vielseitigkeit beim Bearbeiten verschiedener Materialien und beim Erreichen verschiedener Oberflächenqualitäten. Berücksichtigen Sie die minimale und maximale Drehzahl sowie das Drehzahlregelungssystem der Spindel.
• Spannzangen Größe und Typ: Die Spindel muss mit den Spannzangen Größen und -typen kompatibel sein, die für die spezifischen Werkzeuganforderungen verwendet werden. Zu den Standard-Spannzangensystemen gehören ER-, ISO- und andere spezielle Spannzangen für Präzisionswerkzeuge.
• Lager: Berücksichtigen Sie den Typ und die Qualität der in der Elektrowerkzeugspindel verwendeten Lager. Spindeln verwenden typischerweise entweder Schrägkugellager oder Hochgeschwindigkeits-Hybridkeramiklager, die die Drehzahlkapazität und die Lebensdauer der Spindel beeinflussen.
• Kühlsystem: Das Kühlsystem muss die Wärme effektiv ableiten, um eine optimale Leistung zu gewährleisten und Schäden zu vermeiden. Wählen Sie zwischen luftgekühlten Spindeln mit integrierten Abluftventilatoren und wassergekühlten Spindeln, die einen separaten Kühlkreislauf erfordern.
• Montagesystem: Das Montagesystem sollte eine sichere und genaue Befestigungsmethode für die Integration der Spindel in die bestehende CNC-Maschinenkonfiguration bieten. Übliche Montagemethoden sind NEMA-Flansche und -Bügelhalterungen.

Wartungshinweise

• Regelmäßige Inspektion: Regelmäßige Kontrolle auf Verschleiß, Beschädigung oder lose Verbindungen. Der frühzeitige Erkennung potenzieller Probleme kann kostspielige Reparaturen und Ausfallzeiten verhindern.
• Reinigen und schmieren: Das Reinigen der Spindel und das Entfernen von Schmutz und Staub kann eine Überhitzung verhindern und die optimale Leistung erhalten. Das Schmieren der Lager und der Kugelumlaufspindel sorgt für einen reibungslosen Betrieb und verlängert die Lebensdauer der Spindel.
• Abkühlen: Vermeiden Sie plötzliche Stopps; lassen Sie die Spindel einige Minuten lang mit niedriger Drehzahl laufen, um sie nach längerem Hochgeschwindigkeitsbetrieb abzukühlen. Dies hilft, einen Wärmeschock zu vermeiden und das Risiko von Lagerschäden zu reduzieren.
• Drehzahl kalibrieren: Kalibrieren Sie die Drehzahlregelung der Spindel regelmäßig, um genaue Drehzahlwerte zu gewährleisten und die gewünschte Bearbeitungsgenauigkeit zu erhalten.
• Geeignete Werkzeuge verwenden: Die Verwendung der richtigen Spannzangen, Adapter und Schneidwerkzeuge für die Spindel kann vorzeitigen Verschleiß und Schäden verhindern.
• Richtige Ausrichtung gewährleisten: Überprüfen und justieren Sie die Ausrichtung der Spindel zur CNC-Maschine regelmäßig, um einen reibungslosen Betrieb zu gewährleisten und eine übermäßige Lagerbelastung zu verhindern.
• Temperatur überwachen: Wenn die Spindel einen Temperatursensor hat, überwachen Sie die Temperatur, um sicherzustellen, dass sie innerhalb des empfohlenen Betriebstemperaturbereichs bleibt. Hohe Betriebstemperaturen können auf Probleme mit dem Kühl- oder Schmiersystem hindeuten, die sofort behoben werden müssen.

Einsatzszenarien für Elektrowerkzeugspindeln für CNC

Die Verwendung von Elektrowerkzeugspindeln für CNC hat aufgrund ihrer Vielseitigkeit und Fähigkeit, verschiedene Anwendungsbedürfnisse zu erfüllen, zugenommen. Nachfolgend finden Sie einige Einsatzszenarien für diese Motoren:

• Holzbearbeitungsindustrie

  Elektrowerkzeugspindeln mit CNC-Holzfräsern werden häufig in der Holzbearbeitungsindustrie eingesetzt. Solche Kombinationen werden in der Regel für die Möbelproduktion verwendet, bei der Holz auf die gewünschten Formen und Größen geschnitten sowie Verzierungen und Schnitzereien auf die Oberfläche des Werkstücks angebracht werden. Die Elektrowerkzeugspindel eignet sich auch für die Verarbeitung von Massivholz, Spanplatten und MDF, was sie zu einer idealen Wahl für Schrankbauarbeiten macht.

• Metallbearbeitungsindustrie

  Die Metallbearbeitungsindustrie ist ein weiterer Bereich, in dem Elektrowerkzeugspindeln für CNC eingesetzt werden. Spindelmotoren werden häufig in CNC-Fräsmaschinen und -Drehmaschinen integriert, um die präzise Bearbeitung von Metallteilen zu unterstützen. Die Hochgeschwindigkeits- und Hochleistungscharakteristik dieser Motoren ermöglicht es Benutzern, eine Vielzahl von Aufgaben an verschiedenen Metallmaterialien auszuführen. Zu diesen Aufgaben gehören Schneiden, Bohren und Gewindeschneiden.

• Werbe- und Schilderproduktion

  In der Welt der Werbe- und Schilderproduktion werden Elektrowerkzeugspindeln für CNC häufig verwendet, um Schilder und Werbelogos auf verschiedenen Materialien wie Acryl, Aluminium und PVC zu erstellen.

• Maschinenbau

  Elektrowerkzeugspindeln mit designverbessernden und ähnlichen Merkmalen werden häufig im Maschinenbau verwendet, um die Bearbeitung von Komponenten wie Ventilkörpern, Halterungen und Getrieben zu unterstützen.

• Werkzeug- und Formenbau

  Die Hochgeschwindigkeit und Präzision eines elektrischen CNC-Spindelmotors machen ihn zu einer perfekten Wahl für den Werkzeug- und Formenbau. Die Motoren werden verwendet, um komplexe Formen und Hohlräume in Materialien wie Aluminium und Stahl zu bearbeiten, die dann zur Herstellung von Spritzformen, Stanzwerkzeugen und Kunststoffformen verwendet werden.

• Automatisierung und Robotik

  Elektrowerkzeugspindeln für CNC werden häufig in Automatisierungs- und Robotiksystemen integriert, um Aufgaben wie Montage, Schneiden und Markieren zu unterstützen. Die präzise Steuerung und die Hochgeschwindigkeitsdrehung, die der Spindelmotor bietet, ermöglichen es Robotik- und Automatisierungsmaschinen, auf optimalem Niveau zu arbeiten und somit eine hohe Produktionsrate zu gewährleisten.

So wählen Sie einen Elektrowerkzeugspindel für CNC

Bei der Auswahl des richtigen Elektrowerkzeugspindels für eine CNC-Maschine sollten einige Faktoren berücksichtigt werden, um eine fundierte Entscheidung zu treffen. Dazu gehören die Drehzahl, das Drehmoment, die Leistung des Motors und das Material, das er schneiden soll.

• Spindelgeschwindigkeit: Die richtige Spindelgeschwindigkeit hängt vom zu bearbeitenden Material ab. Bei der Bearbeitung von weicheren Materialien wie Kunststoff und Holz ist eine höhere Spindelgeschwindigkeit vorzuziehen. Umgekehrt ist es besser, eine Elektrowerkzeugspindel mit niedrigeren Drehzahlen zu verwenden, wenn man mit Metall arbeitet. Elektrowerkzeugspindeln für CNC haben unterschiedliche Drehzahlen im Bereich von 10.000 U/min bis 100.000 U/min.
• Spindel Drehmoment: Ein Spindelmotor mit hohem Drehmoment ist ideal zum Schneiden von Materialien wie Metall und Holz mit komplexen Formen. Ein höheres Drehmoment bedeutet, dass die Spindel ihre Drehzahl auch bei auftretenden Widerständen halten kann. Für weiche Materialien wie Kunststoff und Schaum reicht jedoch ein Spindelmotor mit normalem Drehmoment aus.
• Spindelleistung: Elektrowerkzeugspindeln für CNC haben in der Regel unterschiedliche Leistungswerte. Sie reichen von 1,5 kW bis 20 kW. Höhere Leistungswerte weisen auf eine höhere Motorleistung hin. Zähe Materialien wie Metall, Aluminium und Edelstahl erfordern eine hohe Leistung. Benutzer können für weiche Materialien wie Holz, Kunststoff oder Schaumstoff eine Spindel mit geringer Leistung wählen.
• Spindel Spannzangen Größen: Eine Spannzange ist eine zylindrische Klemme, die verwendet wird, um Werkzeuge mit unterschiedlichen Schaftgrößen zu halten. Die Spannzangen Größe des Elektrowerkzeugspindels muss zu den Fräsern und Fräswerkzeugen passen, die Unternehmen verwenden möchten. Gängige Spannzangen Größen sind ER11, ER16, ER20 und andere.

CNC-Spindelmotoren Q&A

F1. Wie wirkt sich die Leistung des CNC-Spindelmotors auf die Leistung einer CNC-Maschine aus?

A1. CNC-Maschinen mit Hochleistungsspindelmotoren können mit dichten und festen Materialien arbeiten, Hochgeschwindigkeitsbearbeitungen durchführen, Drehmomentintensive Operationen bewältigen und schnelle Produktionsraten erzielen. Allerdings wird ein hoher Stromverbrauch erforderlich sein. CNC-Spindeln mit geringer Leistung eignen sich besser für anspruchsvolle Aufgaben, die ein hohes Maß an Detailtreue erfordern, anstatt eine schnelle Produktion.

F2. Wie beeinflusst die Drehzahl des CNC-Spindelmotors den Bearbeitungsprozess?

A2. Die Drehzahl des Spindelmotors beeinflusst die Schnittgeschwindigkeit des Materials. Dies bedeutet, dass sie auch die Produktionseffizienz beeinflusst. CNC-Spindelmotoren mit niedriger Drehzahl eignen sich zum Bearbeiten von harten Materialien. Auf der anderen Seite eignen sich CNC-Spindelmotoren mit hohen Drehzahlen besser für die Bearbeitung von weicheren Materialien.

F3. Wie lang ist die Lebensdauer eines CNC-Spindelmotors?

A3. Die Lebensdauer eines CNC-Spindelmotors hängt von zahlreichen Faktoren ab, wie z. B. seiner Konstruktion, seiner Verwendung und der Wartung, die er erhält. Dennoch sind CNC-Spindelmotoren auf Langlebigkeit ausgelegt und können mehrere Jahre oder sogar Jahrzehnte verwendet werden, vorausgesetzt, sie werden ordnungsgemäß gehandhabt und gewartet.

F4. Wie wirkt sich die Kühlmethode auf die Leistung eines CNC-Spindelmotors aus?

A4. Die Leistung eines CNC-Spindelmotors kann von seiner Kühlmethode beeinflusst werden. Spindelmotoren mit Luftkühlung sind empfindlicher und haben in der Regel eine geringere Leistung. Auf der anderen Seite sind solche mit Wasserkühlung leistungsstärker und eignen sich für Hochgeschwindigkeitsarbeiten, die ein konstantes Leistungsniveau erfordern.
