Electrical test leads

Arten von elektrischen Prüfleitungen

Elektrische Prüfleitungen sind ein wesentlicher Bestandteil von elektrischer Prüfgeräte, die zum Testen und Messen elektrischer Parameter verwendet werden. Sie kommen in verschiedenen Typen, die jeweils für spezifische Prüfbedürfnisse entwickelt wurden, um genaue und zuverlässige Messungen zu gewährleisten und Risiken zu minimieren. Hier sind einige gängige Typen von elektrischen Prüfleitungen:

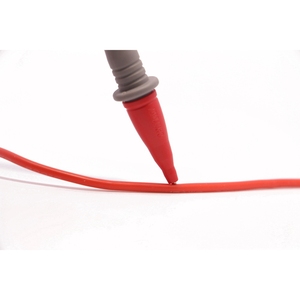

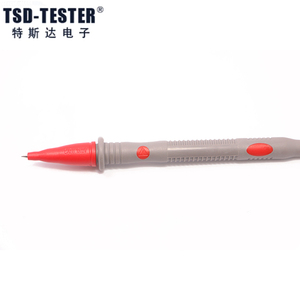

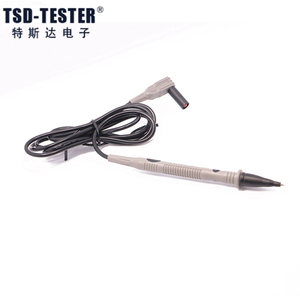

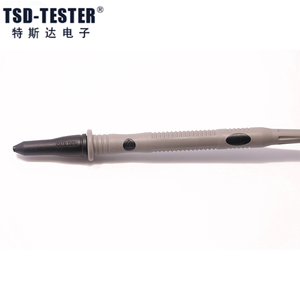

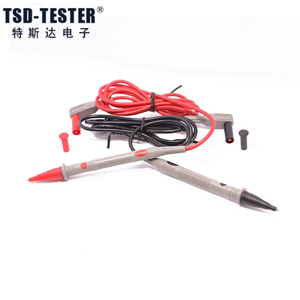

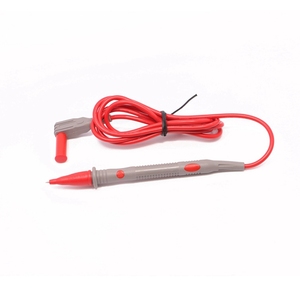

• Multimeter Prüfleitungen: Dies sind die am häufigsten verwendeten elektrischen Prüfleitungen, die normalerweise mit Multimetern verwendet werden. Sie werden verwendet, um Spannung, Strom und Widerstand in elektrischen Schaltkreisen zu messen. Im Allgemeinen bestehen Multimeter Prüfleitungen aus einem Paar isolierter Kupferdrähte. Ein Ende hat normalerweise eine spitze Sonde, die den Zugang zu kleinen Anschlüssen oder Komponenten ermöglicht. Das andere Ende wird typischerweise mit einem Multimeter verbunden, um verschiedene elektrische Messungen zu ermöglichen.
• Oscope Prüfleitungen: Oszilloskop Prüfleitungen werden verwendet, um Oszilloskope an einen Schaltkreis anzuschließen, der getestet oder analysiert werden muss. Sie sind so gestaltet, dass sie den Einfluss auf den zu messenden Schaltkreis minimieren und sicherstellen, dass das Oszilloskop Signale genau messen kann. Oszilloskop Prüfleitungen haben typischerweise eine niedrigere Kapazität. Dies ist wichtig, da eine hohe Kapazität den Schaltkreis stören und das gemessene Signal beeinflussen kann.
• Hakenprüfleitungen: Hakenprüfleitungen sind eine Art von elektrischen Prüfleitungen, die mit einem kleinen Haken oder Riegel enden. Dieses Design ermöglicht es, sich mit Anschlüssen, Stiften oder kleinen Komponenten zu verbinden, ohne direkten Kontakt herzustellen. Hakenprüfleitungen sind besonders nützlich in Situationen, in denen der Zugang zu einem Punkt in einem Schaltkreis schwierig ist oder mehrere Verbindungen gleichzeitig hergestellt werden müssen.
• Bananensteckerprüfleitungen: Diese elektrischen Prüfleitungen sind nach ihren bananenförmigen Steckern benannt, die häufig für den Anschluss an Prüfgeräte verwendet werden und in verschiedenen elektrischen Testanwendungen weit verbreitet sind. Die Bananenstecker sind normalerweise farblich gekennzeichnet, zum Beispiel schwarz und rot, was bei der Identifizierung der Anschlüsse und der Aufrechterhaltung der Konsistenz der Messungen hilft.

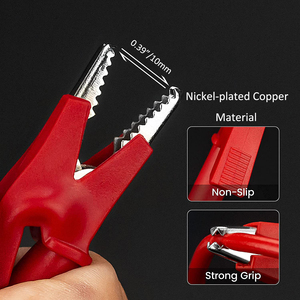

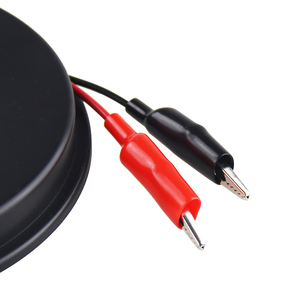

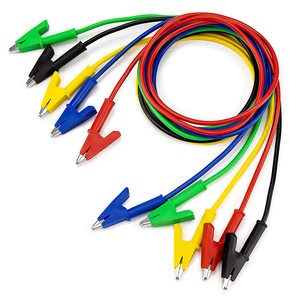

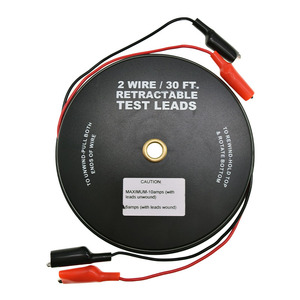

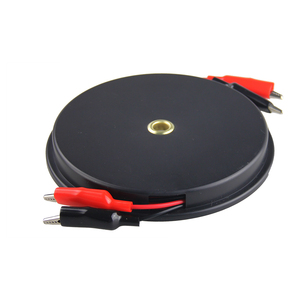

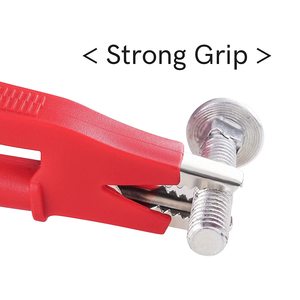

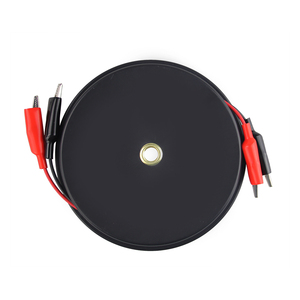

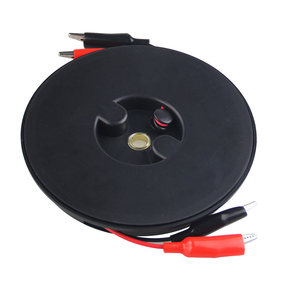

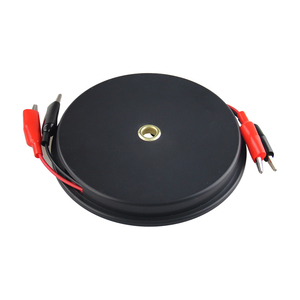

• Krokodilklemmenprüfleitungen: Dies sind elektrische Prüfleitungen, die an beiden Enden mit Krokodilklemmen ausgestattet sind, um sichere Verbindungen zu Anschlüssen und Komponenten zu ermöglichen. Sie werden häufig für temporäre Verbindungen in verschiedenen elektrischen Testanwendungen verwendet, wie beispielsweise zum Anschluss von Multimetern an Schaltkreise zum Testen und Debuggen.
• Kelvin Prüfleitungen: Auch bekannt als 4-Draht Prüfleitungen, haben diese elektrischen Prüfleitungen vier Leiter: zwei zum Transport des Stroms und zwei zur Spannungsmessung. Dieses Design minimiert den Einfluss des Leitungswiderstands auf die Spannungsmessungen, was sie ideal für Niedrigwiderstandsmessungen macht.

Technische Daten und Wartung von elektrischen Prüfleitungen

Jede elektrische Prüfleitung hat spezifische technische Daten, die für bestimmte Prüf- und Messanforderungen geeignet sind. Hier sind einige der wichtigsten technischen Daten, die beim Kauf von elektrischen Prüfleitungen zu beachten sind.

• Längen der Leitungen

  Kurze elektrische Prüfleitungen sind für Präzisionsarbeiten vorzuziehen. Längere Leitungen sind ideal für Messungen, die Flexibilität und Zugänglichkeit erfordern.

• Steckertyp

  Verschiedene elektrische Prüfleitungen haben unterschiedliche Stecker. Dazu gehören Bananenstecker, Krokodilklemmen und spezielle Stecker. Jeder Stecker ist für eine bestimmte Anwendung geeignet.

• Isolationsmaterial

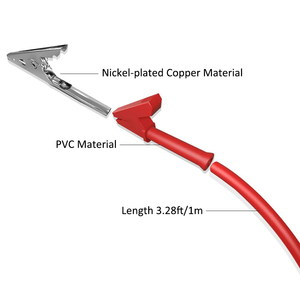

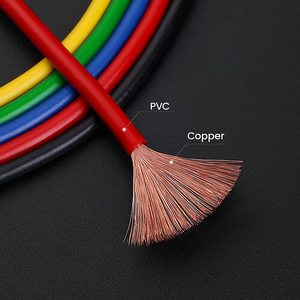

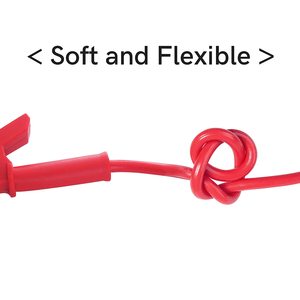

  Das Isolationsmaterial einer elektrischen Prüfleitung beeinflusst die Sicherheit und Haltbarkeit. Häufige Isolationsmaterialien sind PVC, Silikon und Teflon. Diese Materialien haben unterschiedliche Temperaturgrenzwerte und chemische Beständigkeiten.

• Drahtstärke

  Elektrische Prüfleitungen werden mit verschiedenen Drahtgrößen hergestellt. Leitungen mit Draht von größerem Durchmesser haben jedoch einen niedrigeren Widerstand und sind besser für Hochstromanwendungen geeignet. Dünnere Leitungen sind für Niedrigstrom- und Präzisionsmessungen geeignet.

• Sicherheitsbewertung

  Prüfleitungen haben unterschiedliche Sicherheitsbewertungen. Diese Bewertungen umfassen CAT (Kategorie) Bewertungen und Spannungsisolierung. Die Bewertungen geben die maximale Spannung und transienten Überspannungen an, die die Leitungen sicher bewältigen können.

• Geschützte vs. Ungeschützte Stecker

  Einige elektrische Prüfleitungen haben geschützte Stecker. Diese Stecker haben einen schützenden Überzug um die Metallspitze. Geschützte Stecker helfen, versehentlichen Kontakt mit spannungsführenden Teilen zu vermeiden.

Die Wartung elektrischer Prüfleitungen ist wichtig für Sicherheit und Genauigkeit. Hier sind einige allgemeine Wartungspraktiken für Prüfleitungen.

• Sichtprüfung

  Überprüfen Sie regelmäßig die Prüfleitungen auf Anzeichen von Abnutzung oder Beschädigung. Achten Sie auf ausgefranste Drähte, rissige Isolierung und beschädigte Stecker. Ersetzen Sie abgenutzte Teile sofort.

• Reinigung

  Verschmutzte Prüfleitungen können die Messwerte beeinträchtigen. Reinigen Sie daher die Leitungen regelmäßig mit einem feuchten Tuch. Verwenden Sie ein mildes Reinigungsmittel für hartnäckigen Schmutz. Stellen Sie sicher, dass die Leitungen vor der Verwendung vollständig trocken sind.

• Aufbewahrung

  Lagern Sie elektrische Prüfleitungen ordnungsgemäß, wenn sie nicht in Gebrauch sind. Vermeiden Sie es, sie fest aufzuwickeln, da dies im Laufe der Zeit zu physikalischen Schäden führen kann. Lagern Sie sie in einer trockenen, sauberen und kühlen Umgebung.

• Überlastung vermeiden

  Verwenden Sie die Prüfleitungen nicht über den angegebenen Strom- und Spannungsgrenzen hinaus. Überlastung kann zu einer Überhitzung führen und die Leitungen beschädigen.

• Periodische Kalibrierung

  Einige Prüfleitungen erfordern eine periodische Kalibrierung zur Aufrechterhaltung der Messgenauigkeit. Befolgen Sie die Anweisungen des Herstellers für Kalibrierungsverfahren und -intervalle.

• Die richtige Leitung für den Job verwenden

  Prüfleitungen kommen in verschiedenen Typen mit unterschiedlichen Steckern. Verwenden Sie die entsprechende Leitung für eine spezifische Messung, um Sicherheit und Genauigkeit zu gewährleisten.

Wie man elektrische Prüfleitungen auswählt

Die Wahl der richtigen elektrischen Prüfleitung für einen bestimmten Anwendungsfall ist sehr wichtig. Hier sind einige Faktoren, die bei der Auswahl von Prüfleitungen zu berücksichtigen sind:

• Anwendung

  Die beabsichtigte Anwendung der Prüfleitung muss berücksichtigt werden. Ist sie für allgemeine elektrische Fehlersuche oder für spezielle Anwendungen wie Hochfrequenzmessungen oder Hochspannungsmessungen gedacht? Verschiedene Anwendungen können spezifische Arten von Leitungen erfordern.

• Sondeform

  Sonden sind der Teil der Prüfleitung, der die Oberfläche des elektrischen Bauteils berührt, das getestet wird. Es gibt verschiedene Arten von Sonden mit unterschiedlichen Funktionen. Beispielsweise sollten Benutzer den passenden Sondentyp auswählen, wenn sie eine elektrische Prüfleitung auswählen. Wenn bei der Messung mehr Präzision erforderlich ist, sollten Nadelsonden oder Mikrosonden gewählt werden. Wenn die Kontaktfläche wichtiger ist als die Messung, kann die Krokodilklemme eine gute Wahl sein.

• Länge der Leitung

  Die Länge der Prüfleitungen ist ebenfalls ein wichtiger Faktor, der bei der Auswahl von elektrischen Prüfleitungen zu berücksichtigen ist. Längere Leitungen bieten Flexibilität, insbesondere beim Messen von großen Geräten. Längere Leitungen können jedoch mehr Störungen einführen und die Genauigkeit der Messung verringern.

• Sicherheitsbewertungen

  Bei der Messung von Hochspannungsstromkreisen ist es wichtig, Prüfleitungen mit hohen Sicherheitsbewertungen zu verwenden. Sicherheitsbewertete Prüfleitungen minimieren das Risiko eines elektrischen Schlags und gewährleisten die Sicherheit des Benutzers. Die sicherheitsbewerteten Prüfleitungen entsprechen internationalen Sicherheitsstandards und verfügen über Merkmale wie CAT (Kategorie) Bewertungen und Isolation.

• Qualität und Haltbarkeit

  Die Qualität und Haltbarkeit der elektrischen Prüfleitungen müssen berücksichtigt werden. Prüfleitungen, die aus hochwertigen Materialien hergestellt werden, halten länger und bieten zuverlässige Leistung. Prüfleitungen mit robuster Bauweise können täglichen Gebrauch standhalten und die Genauigkeit der Leitungen im Laufe der Zeit aufrechterhalten.

• Kompatibilität

  Elektrische Prüfleitungen gibt es in verschiedenen Typen und Größen. Es ist wichtig sicherzustellen, dass die gewählten Prüfleitungen mit dem verwendeten Multimeter oder anderen Messinstrumenten kompatibel sind. Außerdem müssen die Leitungen mit den Sonden oder Steckern kompatibel sein, die in verschiedenen Anwendungen verwendet werden sollen.

• Flexibilität und Vielseitigkeit

  Berücksichtigen Sie, ob flexible oder austauschbare Leitungen und Zubehörteile für verschiedene Anwendungen erforderlich sind. Sie können zusätzliche Vielseitigkeit und Komfort bieten, indem sie Anpassungsmöglichkeiten ermöglichen.

• Genauigkeit und Präzision

  Für Anwendungen, bei denen Genauigkeit und Präzision entscheidend sind, sollten Leitungen in Betracht gezogen werden, die für rauschfreie, niederohmige oder hochfrequente Messungen ausgelegt sind.

• Aufbewahrung und Organisation

  Überlegen Sie, ob Lösungen zur Aufbewahrung, Tragetaschen oder Organizer für Leitungen und Zubehör benötigt werden, um alles ordentlich und zugänglich zu halten.

Wie man elektrische Prüfleitungen selbst repariert und ersetzt

Die meisten elektrischen Prüfleitungen können leicht repariert werden. Die defekte Leitung erfordert nur minimale Demontage, um sie zu reparieren. Sobald der Benutzer das Problem identifiziert hat, kann er die folgenden Werkzeuge sammeln:

• Kleine Schraubendreher
• Isolierband
• Multimeter
• Drahtschneider
• Schere
• Stift
• Leitfähiger Kupferdraht
• Leitfähige Aluminiumfolie
• Kleines Stück Papier

Um eine defekte Prüfleitung am Draht zu reparieren, öffnen Sie die Isolierung mit einem Drahtschneider und überprüfen Sie die Drähte im Inneren. Wenn sie gebrochen sind, müssen sie zusammengelötet werden. Wenn sie nicht gebrochen sind, kann der Benutzer die Isolierung schließen und die Leitung testen. Bei einer defekten Prüfleitung am Sondenende kann der Benutzer die Sonde mit einem kleinen Schraubendreher öffnen und nach losen Verbindungen suchen. Wenn sie locker sind, kann der Benutzer sie festziehen. Wenn die Verbindungen locker sind oder das Problem auf der Leiterplatte liegt, muss möglicherweise die gesamte Sonde ersetzt werden.

Um das Steckende einer elektrischen Prüfleitung zu ersetzen, kann er ein Reparaturset für Prüfleitungen verwenden. Öffnen Sie den Stecker und schneiden Sie die alten Drähte ab. Dann die Enden der neuen Drähte abisolieren und in den Stecker einsetzen. Stellen Sie sicher, dass der rote Draht auf die rote Seite des Steckers und der schwarze Draht auf die schwarze Seite kommt. Schließen Sie den Stecker und testen Sie ihn mit einem Multimeter.

Die Reparatur einer defekten Prüfleitung am Stecker ist sehr selten. Sollte der Stecker beschädigt sein, kann der Benutzer ihn öffnen und nach losen Verbindungen suchen. Möglicherweise muss der gesamte Stecker ersetzt werden, wenn er lose Verbindungen findet.

Es ist gut zu wissen, dass verschiedene Hersteller unterschiedliche Sets elektrischer Prüfleitungen anbieten können. Benutzer sollten das Handbuch des Herstellers zurate ziehen, um Anleitungen zur Reparatur oder zum Austausch elektrischer Prüfleitungen zu erhalten.

Fragen und Antworten

Q1: Was sind die Merkmale guter Prüfleitungen?

A1: Gute Prüfleitungen haben ein langes, flexibles und haltbares Kabel, das leichtes Bewegen und Erreichen ermöglicht. Sie bestehen aus starken und leitfähigen Materialien wie Kupfer. Sie verfügen auch über Stecker, die mit verschiedenen Geräten kompatibel sind und zuverlässige und genaue Messungen gewährleisten. Isolierung und schützende Überzüge werden ebenfalls zu elektrischen Prüfleitungen hinzugefügt, um elektrischen Schock zu vermeiden und die Sicherheit des Benutzers zu gewährleisten.

Q2: Welche Bedeutung hat die Sicherheit bei Prüfleitungen?

A2: Prüfleitungen sind wichtig für die Gewährleistung der Sicherheit, da sie für Messungen und Tests in spannungsführenden Schaltkreisen verwendet werden. Sie minimieren das Risiko eines elektrischen Schlags durch Merkmale wie isolierte Griffe, Niederspannungsprüfleitungen und schützende Überzüge.

Q3: Können nicht-OEM-Prüfleitungen verwendet werden?

A3: Ja, es ist möglich, nicht-OEM-Prüfleitungen zu verwenden, solange sie mit dem gewünschten Gerät kompatibel und von guter Qualität sind. Sie müssen auch die erforderlichen Spezifikationen und Standards für den vorgesehenen Gebrauch erfüllen.

Q4: Wie lange sollten Prüfleitungen halten?

A4: Prüfleitungen haben je nach Nutzung, Qualität und Wartung eine unterschiedliche Lebensdauer. Sie sollten jedoch ersetzt werden, wenn sichtbare Schäden, reduzierte Leistung oder Sicherheitsrisiken vorliegen.
