Kleiner wärme tauscher

Arten kleiner Wärmetauscher

Ein kleiner Wärmetauscher ist ein kompaktes Industriegerät, das zur Wärmeübertragung zwischen Fluiden verwendet wird. Er ist ein entscheidender Bestandteil moderner Industrieanlagen. Hersteller von Maschinen und Geräten konzentrieren sich auf eine zeitnahe und effektive Wärmeübertragung mit minimalen Energieverlusten. Es gibt verschiedene Arten von Wärmetauschern, darunter:

• Luftgekühlte Wärmetauscher

  Ein luftgekühlter Wärmetauscher nutzt Umgebungsluft, um ein Fluid abzukühlen. Dies beinhaltet typischerweise einen Rippenrohr-Wärmetauscher mit einem Ventilator oder Gebläse, das die Luft über die Rippen zwingt. Diese Wärmetauscher sind sehr kompakt und werden häufig in der Automobilindustrie eingesetzt. Autokühler sind typische luftgekühlte Wärmetauscher.

• Kompakte Wärmetauscher

  Ein kompakter Wärmetauscher hat eine kleine Stellfläche für die von ihm bereitgestellte Oberfläche. Aufgrund seiner geringen Größe lässt sich der kompakte Wärmetauscher leichter in Geräte integrieren. Außerdem bietet er eine effiziente Wärmeübertragung und behindert den Fluidstrom weniger als herkömmliche Wärmetauscher. Zu den kompakten Wärmetauschern gehören Platten-, Rippen- und Spiralwärmetauscher.

• Doppelrohr-Wärmetauscher

  Ein Doppelrohr-Wärmetauscher hat ein Rohr, das in ein anderes gelegt ist. Das Fluid, das durch das innere Rohr fließt, überträgt die Wärme auf ein zweites Fluid, das durch das äußere Rohr fließt. Diese Konstruktion eines kleinen Wärmetauschers ist einfach und sein Betrieb leicht zu verstehen. Doppelrohr-Wärmetauscher können in der Öl- und Gasindustrie, Petrochemie und Energieerzeugung eingesetzt werden.

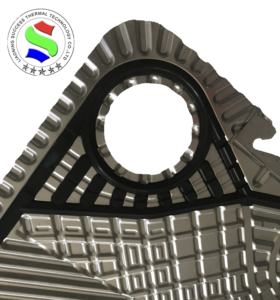

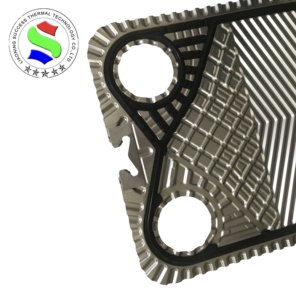

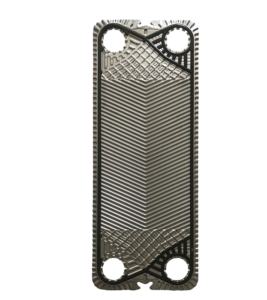

• Plattenwärmetauscher

  Ein Plattenwärmetauscher besteht aus mehreren dünnen Platten, die miteinander verschweißt sind, um Kanäle zu bilden. Zwei oder mehr Fluide fließen durch die Kanäle, und die Wärme wird zwischen den Fluiden übertragen. Die Konstruktion und Anordnung der Platten beeinflusst die Effizienz der Wärmeübertragung. Ähnlich wie die Doppelrohrvariante werden Plattenwärmetauscher häufig in der Lebensmittelverarbeitung und in HLK-Systemen eingesetzt.

• Spiralwärmetauscher

  Ein Spiralwärmetauscher hat zwei flache Platten, die einen spiralförmigen Kanal bilden. Heiße und kalte Fluide fließen in entgegengesetzte Richtungen innerhalb des Kanals. Die Gegenstromanordnung erhöht die Wärmeübertragung zwischen den Fluiden. Hersteller von Spiralwärmetauschern bevorzugen diese für platzbeschränkte Industrieanlagen. Außerdem zeichnen sie sich durch eine hohe Wärmeübertragungseffizienz aus.

• Schalen- und Rohr-Wärmetauscher

  Ein Schalen- und Rohr-Wärmetauscher besteht aus Bündeln von Rohren innerhalb einer zylindrischen Schale. Die Wärmeübertragung erfolgt zwischen zwei Fluiden, die in entgegengesetzte Richtungen fließen. Dieser kompakte Wärmetauscher wird in verschiedenen Industrien eingesetzt, wie z. B. in der Öl- und Gasindustrie, der Energieerzeugung und der chemischen Verarbeitung.

Spezifikation und Wartung kleiner Wärmetauscher

Einige Parameter für Wärmetauscher sind wie folgt

• Kernmaße:

  Die Kernmaße geben die Gesamtlänge und -breite des Wärmetauschers an. Ob groß oder klein, Kühler sollten Wärmeübertragungsflächen haben, die groß genug sind, um den Kontakt mit den Massen der beteiligten Fluide zu erweitern. Die Abmessungen hängen stark von der industriellen oder gewerblichen Anwendung des Geräts ab.

• Konstruktionsmaterial:

  Hybrid-Wärmetauscher werden oft aus Aluminium- und Kupferlegierungen hergestellt. Aluminium ist leicht, einfach zu verarbeiten und stabiler, während Kupfer eine bessere Wärmeleitfähigkeit und Korrosionsbeständigkeit bietet. Andere Konstruktionsmaterialien für Wärmetauscher sind Edelstahl, Kohlenstoffstahl, Gusseisen und Titan. Materialien wie Kupfer werden oft in kleinen Wärmetauscher-Kesselanlagen verwendet, um die Wärmeleitfähigkeit zu verbessern. Einige Kunststoffe, wie z. B. PVDF, sind auch für ihre Toleranz gegenüber hohen Temperaturen und Drücken beliebt geworden.

• Gebrauchstemperatur

   und Druck:

  Kompakte Wärmetauscher, die im Kühler eines Fahrzeugs zu finden sind, arbeiten in einem breiten Temperatur- und Druckbereich, von Raumtemperatur bis etwa 125 °C. Kleine Wärmetauscher für Kühlschränke, zum Beispiel, reichen von Raumtemperatur bis etwa -40 °C. Industrielle Wärmetauscher können noch höheren Drücken und Temperaturen standhalten; einige bis zu 1.000 psi, bei Temperaturen bis zu 1.400 °F. (760 °C).

Wartung

Wärmetauscher müssen regelmäßig gewartet werden. Das Hauptziel ist es, das Gerät sauber zu halten. Verschmutzung reduziert die Effizienz von Wärmetauschern. Die Reinigung bietet ausnahmslos die beste Methode, um die Effizienz zu erhalten und die Lebensdauer der Maschine zu verlängern.

• Regelmäßige chemische Reinigung:

Dies beinhaltet die Reinigung der wasserseitigen Rohre an Wärmetauschern. Es ist jedoch nicht einfach, genau zu bestimmen, wie viel und wie oft die chemische Reinigung durchgeführt werden muss. Dennoch trägt die chemische Reinigung dazu bei, die Ablagerungsbildung in Kraftwerken und Kühlsystemen zu begrenzen, wodurch verhindert wird, dass die Wärmeübertragungseffizienz unter kritische Werte sinkt.

• Regelmäßige mechanische Reinigung:

Die mechanische Reinigung ist effizienter als die chemische Reinigung, aber die mechanische Entfernung von Verschmutzungen in Wärmetauschern kann gefährlicher sein. In vielen Fällen besteht die einzige Möglichkeit darin, den gesamten Wärmetauscher aus dem System zu entfernen. Mechanische Reinigungen sind seltener, und es können mehr Teile des Wärmetauschers zugänglich sein. Elektromechanische Reinigungswerkzeuge werden oft verwendet, um die mechanische Reinigung mit Leichtigkeit durchzuführen.

In vielen Fällen erhöht nur eine regelmäßige mechanische Reinigung die Gesamteffizienz des Systems. Sie reduziert Ausfallzeiten in Systemen, in denen viele Wärmetauscher miteinander verbunden sind.

Wärmetauscher sollten routinemäßig auf Korrosion geprüft werden. Neuere Geräte werden oft mit korrosionsbeständigen Beschichtungen ausgestattet. Geräte, die keine solchen Beschichtungen haben, haben oft metallische Teile, die mechanisch korrodieren können.

Komplexere Vakuumwärmetauscher müssen häufiger überwacht und inspiziert werden als einfachere Wärmetauscher, wie z. B. Schalen- und Rohrkonstruktionen. Andere komplexe Konstruktionen umfassen Rahmenkonstruktionen. Hersteller liefern in der Regel Richtlinien, wie oft diese inspiziert werden müssen, um eine optimale Leistung zu gewährleisten. Wärmetauscher mit beweglichen Teilen müssen immer so eingestellt werden, dass einige Teile ausgetauscht, überwacht und inspiziert werden. Jeder kleine Wärmetauscher mit mehr als wenigen zentralen Teilen muss einen Wartungsplan genau einhalten.

Branchenszenarien für kleine Wärmetauscher

• Lebensmittelindustrie

  Die Lebensmittelindustrie setzt häufig kleine Plattenwärmetauscher ein, da diese in der Lage sind, große Mengen zu produzieren und gleichzeitig die Produktqualität zu erhalten. Hier sind noch ein paar häufiger Anwendungen:

  Die Handhabung und Sicherstellung der mikrobiologischen Stabilität von Milchprodukten wie Milch, Käse und Joghurt erfordert eine Pasteurisierung. Kleine Wärmetauscher sind bei der Pasteurisierung wichtig, da sie Milchprodukte für eine bestimmte Zeit auf die richtige Temperatur erhitzen, bevor sie sie abkühlen. Kleine Wärmetauscher werden in der Lebensmittel- und Getränkeindustrie eingesetzt, um die Fermentation bei der Alkohoproduktion abzukühlen und die richtige Temperatur zu halten.

• Bauwesen

  Energierückgewinnung ist im Bauwesen entscheidend, um CO2-Emissionen zu reduzieren. Daher werden kleine Wärmetauscher weit verbreitet eingesetzt. Eine Anwendung befindet sich in Gebäuden, wo kleine Wärmetauscher typischerweise in Lüftungssystemen verwendet werden, um die Wärme aus der Abluft zurückzugewinnen und an die einströmende Frischluft abzugeben, die erwärmt wird. Dies trägt dazu bei, ein angenehmes Raumklima zu erhalten und den Bedarf an zusätzlicher Heizung zu reduzieren. Kleine Wärmetauscher werden auch in Fernwärmenetzen verwendet, um Wärme von einem Ort zum anderen über eine große Entfernung zu übertragen.

• Erneuerbare Energien

  Kleine Wärmetauscher dienen auch als wichtige Verbindungsglieder in der Produktion erneuerbarer Energien. Wärmetauscher werden häufig in solarthermischen Anlagen verwendet, um Wärme von Sonnenkollektoren auf ein Fluid zu übertragen, das es dann weiterverarbeitet, möglicherweise in einem Tank speichert oder zur Erwärmung des Wassers verwendet.

So wählen Sie kleine Wärmetauscher aus

Kleine Wärmetauscher-Systeme führen die Wärmeübertragung zwischen Fluiden durch und minimieren gleichzeitig den Energieverlust. Bei der Auswahl kleiner Wärmetauscher ist es wichtig, die Parameter des Systems sowie die Leistungs-, mechanischen und physikalischen Eigenschaften des Wärmetauschers zu berücksichtigen.

• Prozessanforderungen

  Es ist wichtig, die Arbeitsfluide des kleinen Wärmetauschers, die Strömungseigenschaften (ob Gegenstrom, Gleichstrom oder Kreuzstrom) und die Betriebsbedingungen (Druck, Temperatur usw.) zu analysieren. Es ist auch notwendig, einen Wärmetauscher auszuwählen, der zu den physikalischen und thermischen Eigenschaften der Fluide passt.

• Installationsraum

  Es ist wichtig, die Abmessungen und das Gewicht kleiner Wärmetauscher sowie die Anordnung und Konfiguration der Wärmeaustauschelemente zu berücksichtigen. Einige kompakte kleine Wärmetauscher mit modularer Bauweise lassen sich problemlos in beengte Räume einbauen.

• Energieeffizienz

  Kleine Wärmetauscher sollten idealerweise eine maximale Wärmeübertragung mit minimalem Energieverlust erreichen. Überprüfen Sie bei der Auswahl von Wärmetauschern deren Energieeffizienz. Dies kann anhand von Wärmeübertragungskoeffizienten, Druckabfall usw. bewertet werden. Ziehen Sie kleine Wärmetauscher mit hoher Energieeffizienz in Betracht, um den Energieverbrauch und die Betriebskosten zu senken.

• Wartung und Reinigung

  Berücksichtigen Sie die Wartungs- und Reinigungsanforderungen kleiner Wärmetauscher. Wiederholte Wartung und Reinigung können die Kosten erhöhen.

  Prüfen Sie, ob sich der Wärmetauscher einfach zerlegen und wieder zusammenbauen lässt. Berücksichtigen Sie auch die Reinigungsmethoden, wie z. B. chemische Reinigung, manuelle Reinigung usw.

• Sicherheit und Zuverlässigkeit

  Kleine Wärmetauscher-Systeme können hohen Drücken und Temperaturen ausgesetzt sein. Daher ist es wichtig, einen Wärmetauscher mit einer zuverlässigen Konstruktion und Produktion auszuwählen, um Sicherheitsrisiken durch Geräteausfälle zu vermeiden.

  Berücksichtigen Sie die Materialien, die Bauqualität und die Sicherstellung der Einhaltung relevanter Sicherheitsstandards und -vorschriften.

FAQ

F1: Welche Trends gibt es auf dem Markt für kleine Wärmetauscher?

A1: Der globale Markt für Wärmetauscher boomt, angetrieben von der steigenden Nachfrage in Branchen wie der chemischen Verarbeitung, der Öl- und Gasindustrie, der Energieerzeugung und der HLK. Kleine Wärmetauscher werden besonders für ihren effizienten Platzeinsatz geschätzt. Innovationen wie kompakte Designs, modulare Systeme und umweltfreundliche Materialien gewinnen an Bedeutung.

F2: Wer sind die wichtigsten Akteure auf dem Markt für kleine Wärmetauscher?

A2: Große Unternehmen wie Alfa Laval, GEA Group, Danfoss und SPX konzentrieren sich auf kleine Wärmetauscher. Sie investieren in Forschung und Entwicklung, um kompaktere Modelle zu entwickeln, die die vielfältigen industriellen Bedürfnisse erfüllen.

F3: Welche Herausforderungen gibt es auf dem Markt für kleine Wärmetauscher?

A3: Der Markt für kleine Wärmetauscher ist zwar vielversprechend, aber er steht vor Herausforderungen wie den hohen Rohstoffkosten und den technischen Komplexitäten, die mit der Herstellung kleiner, effizienter Einheiten verbunden sind. Diese Faktoren können sich auf die Preisgestaltung und die Lieferfähigkeit auswirken.
